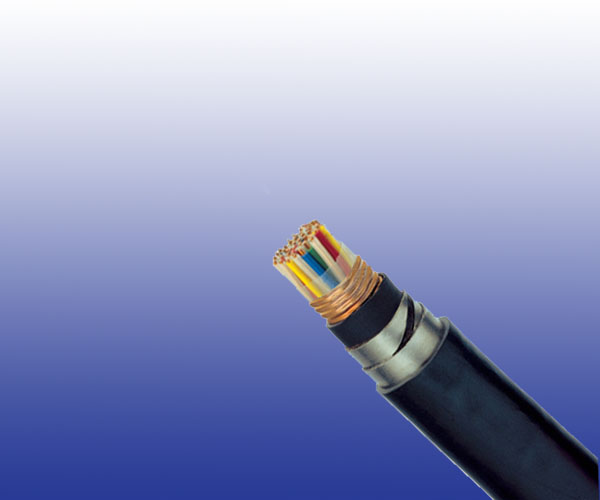

CCTSST-FR0.3 n×1×1.4
应用
该电缆应用于铁路建设，适合直埋或管道敷设。
标准
- RENFE E.T. 03.365.051.6
结构
- 导体：实心退火铜导体，标称直径1.4mm。
绝缘：聚乙烯。
成缆方式：芯线螺旋层绞为缆芯。
缆芯绕包：两层或多层塑料带搭接缠绕。
屏蔽：铜带屏蔽( 用于防止干扰)。
内护套：绿色阻燃耐腐蚀聚乙烯。
铠装：双层钢带(0.8mm 厚) 。
外护套：绿色阻燃耐腐蚀聚乙烯。
在 20℃的电气性能
| 标称导体直径 | mm |
1.4 |
| 最大导体电阻 | Ω/km |
11.7 |
| 最小绝缘电阻 @500 V DC | MΩ.km |
35000 |
| 电阻不平衡 | % |
2 |
| 测试电压 @50Hz 1min | ||
| 芯线之间 | Veff |
2100 |
| 芯线与屏蔽之间 | Veff |
2500 |
| 屏蔽系数 @100V/km 50Hz | 0.3 |
机械和热性能
- 最小弯曲半径：10×OD
温度范围：-40℃～ +60℃ ( 工作中) ；-10℃～ +60℃ ( 安装中)
尺寸和重量
线缆型号 |
线芯数量 |
标称护套厚度 mm |
最大外径 mm |
标称重量 kg/km |
|
Inner |
Outer |
||||
1.4mm导体，2.6mm绝缘线 |
|||||
RS/CCTSST-FR0.3-2Y(K)HBH-4C1.4 |
4 |
1.5 |
1.6 |
18.0 |
705 |
RS/CCTSST-FR0.3-2Y(K)HBH-19C1.4 |
19 |
1.6 |
1.8 |
26.1 |
1362 |
RS/CCTSST-FR0.3-2Y(K)HBH-27C1.4 |
27 |
1.6 |
1.8 |
29.2 |
1648 |
RS/CCTSST-FR0.3-2Y(K)HBH-48C1.4 |
48 |
1.7 |
1.8 |
36.7 |
2348 |
